Compunerea unui sistem de supraveghere video

Sistemele de supraveghere video sunt în prezent aproape la îndemâna oricui, in ultima perioada. Acest lucru se datorează și faptului că instalarea si configurarea unui asemenea sistem a devenit mult mai accesibilă tehnicienilor, iar costurile echipamentelor componente pentru un astfel de sistem au scazut considerabil.

De asemenea, cu ajutorul aplicațiilor gratuite pentru dispozitive tip PC (laptop, desktop) sau mobile (smartphone, tableta) poți acum vizualiza imagini transmise de sistemul tău instalat la proprietatea ta, de oriunde de pe glob, oriunde te-ai afla.

În continuare vom face o trecere în revistă a ccea ce presupune un system complet de supraveghere video, ce funcționează ca o instalație de televiziune cu circuit închis.

   A. Componentele unui sistem de supraveghere video ANALOGIC HD

1.DVR HD/FullHD – Inregistrator video digital (Digital Video Recorder)
2. Hard Disk – Mediul de stocare al imaginilor
3. Camere analogice HD/FullHD
4. Sursa de alimentare (pentru alimentarea camerelor video)
5. Cabluri pentru transmiterea semnalului video și/sau alimentării
6. Mufe și conectori pentru cabluri
7. UPS (sursă neîntreruptibilă de alimentare) pentru autonomie in lipsa 220V AC
8. Accesorii pentru instalare: doze, pat cablu, copex, dibluri, holtsuruburi, etc.
9. Monitor, mouse, tastatură pentru configurare și monitorizare locala

     B. Componentele unui sistem de supraveghere video DIGITAL IP

1. NVR – Inregistrator video de retea (Network Video Recorder)
2. Hard Disk – Mediul de stocare al imaginilor
3. Camere IP digitale(pot fi dotate si cu micro SDCard pentru stocare)
4. Sursa de alimentare sau Switch POE pentru camere
5. Cablu UTP Cat5/6 sau FTP pentru conectarea camerelor
6. Cablu de alimentare, doar cand nu se foloseste POE
7. Mufe RJ45 pentru cablu UTP/FTP
8. UPS pentru autonomie in lipsa 220V AC
9. Accesorii pentru instalare: doze, pat cablu, tub copex, dibluri, holtsuruburi, etc.
10. Monitor, mouse, tastaturăpentru configurare și monitorizare locala.

În continuare vom face o scurtă prezentare a fiecărei componente în parte

DVR/NVR – INREGISTRATORUL VIDEO

DVR-ul sau NVR-ul sunt componentele principale ale sistemului de supraveghere video cu cele mai multe functii, practic sunt creierul instalației.

  Funcțiile DVR/NVR

a)Afisarea si inregistrarea evenimentelor și/sau imaginilor
DVR/NVR primeste semnal video de la camere si il afiseaza pe monitor, folosind iesirile video dedicate (CVBS, VGA sau HDMI). Ele pot inregistra semnalul video, chiar si audio, provenit de la camere, pe un hard disk intern, pe un server FTP sau pot fi integrate cu servicii de Cloud, Google Drive sau Drop Box.

b)Backup
Inregistrarile din DVR/NVR sunt stocate o perioada determinate de timp, ce variaza in functie de capacitatea hard-diskului. In situatia in care aveti nevoie sa extrageti inregistrari privind anumite evenimente, inregistratorul va ofera si functia de backup local, pe stick USB sau hard disk extern (formatate FAT32), sau de la distanta, prin internet, de pe softul de monitorizare centrala sau chiar din browser.

c)Accesibilitate

Pentru accesarea de la distanță, în timp real, a imaginilor DVR/NVR-ul permite si conectarea la internet printr-un cablu de retea, sau chiar wireless (doar anumite modele). În momentul de față, aceasta functie o regăsim la toți producătorii din domeniu. Majoritatea acestora ofera aplicatii proprii, atat pentru computere (PC cu Windows, Mac OS, etc.), cat si pentru telefoanele mobile (iOS, Android, etc.).

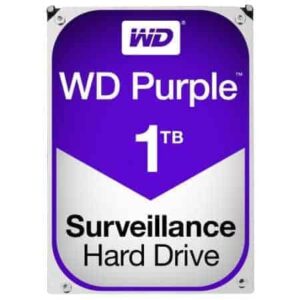

           HARD DISK-UL – MEDIUL DE STOCARE
Cel mai important aspect în alegerea hard disk-ului pentru un sistem de supraveghere video este acela că, acest dispozitiv este unul diferit constructiv față de cele clasice ale unui desktop PC, chiar dacă d.p.d.v. fizic, al aspectului acestea sunt identice. De ce?, simplu:un sistem CCTV functioneaza NON-STOP, iar hard disk-urile normale nu sunt concepute pentru o asemenea functionare ce presupune scriere aproape continua și mai ales suprascriere.

Marcile recomandate pentru astfel de aplicații regăsim la Western Digital si Seagate, care au în portofoliu modele dedicate inregistratoarelor video.

           CAMERELE – ANALOGICE HD SAU IP PROFESIONALE

a)Alegerea camereloreste o etapa destul de complexa, deoarece acestea au foarte multe specificatii importante și parametri de care trebuie tinut cont. In primul rand, camerele analogice HD/FullHD (Camere HDCVI, HDTVI, AHD, ANALOGICE), trebuie sa fie compatibile cu DVR-ul si invers.

In cazul sistemelor IP, este recomandat ca NVR-ul si camerele IP sa fie ale aceluiași producator(nu este obligatoriu) dar este cea mai buna varianta pentru a evita eventualele probleme de compatibilitate ce pot apărea.

b)Protectie(interior/exterior)
Atunci cand alegem camerele de supraveghere, trebuie sa tinem cont de locul unde vor fi amplasate. In cazul in care vor fi instalate in exterior, trebuie sa ne asigurăm că acestea au carcasa cu indice de protecție corespunzator (IP65, IPX7, etc.) care sa ofere protectie la temperature extreme, ploi torențiale, ninsoare, etc. In interior, se pot pune camere cu carcasa de plastic, fara rezistenta la stropire cu apa sau praf, insa se pot instala chiar si cele cu carcasa rezistenta la exterior (chiar recomandat pentru a oferi protectie la stropiri accidentale sau chiar pentru praf).

c)Rezolutie(720P, 1080P, 4K, 8K, etc.)
Rezolutia este principala caracteristica a camerelor de supraveghere video. Ea reprezinta rezolutia unui cadru din inregistrarea video si implicit numarul de pixeli din care este formata aceasta.

–        1Mp=1280x720px (pentru spatii si distanțe mici)
–        2Mp=1920x1080px (pentru spații medii și detalii de până în 20 metri)
–        3Mp=2052x1536px (de regula pentru recunoaștere facial și numere de înmatriculare)
–        4/5Mp=2560x1920px (spatii de dimensiuni mari,ecunoastere faciala, numar inmatriculare si detalii pe distante liniare de pana la 25-30 metri)
–         8Mp=3840x2160px (la fel ca și cele de 4/5Mp dar distanța de recunoaștere ajunge la 40 metri)

În concluzie, cu cat rezolutia este mai mare, cu atat vom avea mai multe detalii in imaginea obtinuta și a cadrelor de mișcare pe distanțe mari.

d)Iluminatorul/senzorul Infrarosu(pana la 15, 20, 50 metri)
Majoritatea camerelor de supraveghere video sunt dotate cu iluminator in infrarosu, format din LED-uri IR, ce produc o lumina invizibila ochiului uman. Acesta lumina ajuta insa senzorul de imagine al camerei sa obtina imagini clare si in conditii de iluminare extrem de scazute (chiar si la 0 Lux). Cu cat distanta specificată de producatorul camerei este mai mare, cu atat puteti obtine imagini de la distanta mai mare.

e)Obiectiv (Lentila)(fixa, varifocala, etc.)
Tipul obiectivului determina metoda de reglare a distantei focale. In cazul unei lentile fixe, unghiul ramane fix, neavand posibilitatea reglarii. In cazul lentilei varifocale, exista posibilitatea reglarii atat a unghiului de vizualizare, cat si a focalizarii, manual direct din camera sau direct din DVR sau chiar de pe telefonul mobil, în cazul camerelor dotate cu lentila cu zoom motorizat.
Cu cat distanta focala este mai mica, cu atat unghiul orizontal de vizualizare este mai mare

(2.8 mm -> unghi orizontal de aproximativ 90 grade, iar la 6 mm -> 60 grade).

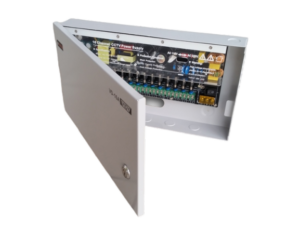

                 SURSA DE ALIMENTARE
In cadrul unui sistem de supraveghere video, camerele pot fi alimentate fie individual, folosind alimentatori pentru fiecare camere in parte, fie dintr-o sursa comuna capabilă să poată distribui tensiunea de alimentare la consumul estimate pentru toate camerele ce compun sistemul de supraveghere. Ambele variante sunt corecte, atat timp cat alimentarea generala a acestora este centralizata si este din aceeasi faza a tensiunii de rețea 220Vc.a. cu restul echipamentelor componente. Solutia cu sursa individuala se foloseste in cazul distantelor mai mari, deoarece exista riscul de a nu alimenta camera respective cu tensiunea și curentul absorbit necesare. Este recomandata folosirea unor surse de alimentare cu protectie la suprasarcina sau scurt-circuit, eventual cu siguranta individuala pentru fiecare iesire.

Sursa de alimentare comună se alege funcție de specificațiile tehnice ale camerelor video cu o toleranță de +10% (ex: daca avem 4 camere Analog HD ce consumă 0.7-1.0 A va trebui o sursa de min.5A. Atentie! Camerele au consumul cel mai mare atunci cand intră în funcțiune senzorul IR (pe timpul nopții), deci atunci cand verificați funcționalitatea camerei respective recomandăm să executați acest lucru noaptea ca să vă asigurați că aceasta funcționează normal.
In cazul camerelor IP, exista si varianta ca acestea sa fie alimentate POE(Power Over Ethernet), direct dintr-un switch ce permite acest lucru, sau chiar dintr-un NVR ce are incorporat un asemenea switch. In aceasta situatie, instalarea este mult mai simpla, economisind timp, insa de cele mai multe ori si bani, deoarece dispare cablul de alimentare sau alimentatorii camerelor.

      CABLURI – MEDIUL DE TRANSMITERE
In cazul sistemelor de supraveghere video analogice, atat a celor clasice, cat in cazul celor HD, pentru transmiterea semnalului video, se poate folosi atat cablu coaxial (Coaxial RG59, Coaxial RG6, etc.), cat si de retea (UTP, FTP, SFTP, etc.), insa este recomandat cablul coaxial, mai ales pentru distanțe mari. Pentru alimentarea camerelor se foloseste cablu bifilar 2×0,75 mm, 2×1 mm sau 2×1.5 mm, in functie de distante. In anumite situatii, cand este nevoie si de impamantare, se poate folosi cablu de 3 fire. Există în comerț cablu coaxial dual cu cel de alimentare, dar este mai greu de manevrat la instalare. Alimentarea prin cablu de rețea se realizează prin intermediul unor conectori pasivi (video-balun).In toate situatiile este recomandat sa folositi un cablu de calitate buna, de cupru 100% și nu aluminiu sau aluminiu+cupru.

In cazul sistemelor de supraveghere video IP transmiterea datelor, pe distante mici și medii (max.80 metri), se poate face folosind direct cablu de retea (UTP, FTP, SFTP, etc.), iar pe distante mai mari, folosind fibra optica si media convertoare. Fiind un semnal digital, se poate folosi chiar si tehnologia wifi in cazul camerelor wireless.

       MUFE – CONECTICA

Alimentare
Majoritate camerelor de supraveghere video, atat analogice cat si digitale, sunt prevăzute cu mufa de alimentare standard, iar unele au reglete de conectare. In cazul in care folositi camere IP cu POE, nu este nevoie de aceasta mufa.

Semnal video analogic (Camere analogice HD)
In situatia in care se foloseste cablu coaxial, aveti nevoie de mufe BNC, RG59 sau RG6, in functie de cablul folosit. Acestea exista în mai multe variante, in functie de metoda de prindere de cablu: prin infiletare, prin sertizare, prin lipire sau chiar cu prindere prin surub. In situatia in care folositi cablu FTP sau UTP, este necesara folosirea unor transmitatoare speciale, denumite video balun-uri.

In cazul camerelor analogice HD, distanta maxima la care se poate transmite semnalul video este mai mica pe cablu FTP sau UTP, in comparatie cu Coaxial.

Semnal video digital (Camere IP)
Toate camerele IP au nevoie de mufa RJ45, mufa standard pentru conexiunea la internet.

ALIMENTARE DE REZERVĂ ÎN LIPSA TENSIUNII DE REȚEA 220c.a.

Un sistem de supraveghere video, fie el professional sau de uz personal, trebuie sa functioneze NON-STOP. Astfel, trebuie luata in calcul si varianta de intrerupere a tensiunii de alimentare principală, 220V AC, fie ea accidentala sau intentionata. Pentru a rezolva aceasta situatie, trebuie luat in calcul o sursa neintreruptibila de tensiune numita UPS.

UPS-ul se alege in funcție de opțiunea dvs. a perioadei de timp cât înregistratorul ar funcționa fără energie electică principală.

Această sursă alimentează în principal DVR/NVR-ul, dar și camerele prin sursa de alimentare 12V c.c., care la rândul ei poate fi echipată cu un acumulator 12V/7Ah pentru backup.

         ACCESORII INSTALARE

Realizarea traseelor de cablu se poate face: aparent simplu cu cleme de prindere sau prin pat de cablu, ingropat prin tub HDPE sau riflat-copex, aerian cu șufă de tragere.

Pentru realizarea conexiunilor la camere, este recomandata protectia acestora folosind doze de jonctiuni cu protecție la apă și intemperii, atat in interior, cat si in exterior.

          DISPOZITIVE LOCALE USER
Orice inregistrator are nevoie, pentru afisarea locală pentru utilizator/beneficiar a imaginilor, de un monitor. Se poate folosi orice monitor sau televizor ce are intrare VGA sau HDMI, in functie de iesirile oferite de DVR/NVR. Pentru sistemele cu rezolutie de minim 2 megapixeli, este recomandata folosirea unor monitoare cu intrare video HDMI si rezolutie minima Full HD.

Pentru ușurința în configurarea înregistratorului va fi nevoie și de un set mouse+tastatură care se vor conecta pe porturile USB ale dispozitivului.

Asadar, v-am explicat pe scurt ce este și din ce este format un sistem de supraveghere complet, iar atunci când vă hotărâți să instalați la proprietatea sau firma dvs. un astfel de system apelați cu încredere la echipa de profesioniști GAMASMART SECURITY și împreună cu specialiștii noștri să alegeți varianta optima care se potrivește cel mai bine nevoilor dumneavoastră.
